Патронный ТЭН (одноконцевые) нагреватели

В настоящее время нашли широкое применение одноконцевые (патронные) нагреватели. Это разновидность  трубчатых нагревателей, у которых один торец заглушен герметичным металлическим донышком, со второго торца расположены токоподводящие выводы. В некоторых случаях, в низковольтных нагревателях с напряжением питания до 42В, один из выводов соединен с оболочкой нагревателя. По требованию заказчика, патронные нагреватели могут оснащаться встроенной термопарой.

Одноконцевые нагреватели применяются для нагрева пресс-форм, литейных форм, клейм, пистолетов для пластмасс и герметиков, а также вместо двухконцевых ТЭНов в условиях, когда требуется обеспечение возможности замены сгоревшего нагревателя с минимальной разборкой изделия.

Устройство патронного нагревателя

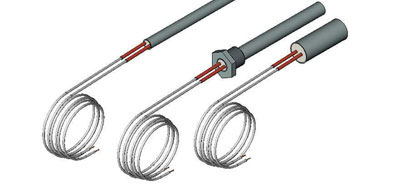

ТЭН в сборе

ТЭН в сборе

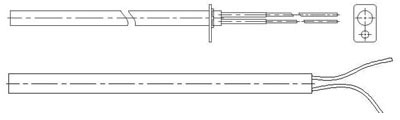

ТЭНП

ТЭНП с планкой

Наше предприятие производит патронные нагреватели круглого сечения наружным диаметром от 6 до 32мм и овального сечения размером 6х12мм, длина нагревателей от 30мм до 6 метров. Материал оболочки – нержавеющая сталь. Контактные выводы могут быть выполнены в виде жестких стержней или гибких термостойких проводов требуемой длины, которые дополнительно могут быть защищены металлооплеткой, металлорукавом или термостойким кембриком.

Нагреватели могут оснащаться крепежной арматурой в виде штуцеров, пластин и т.д.

При монтаже в изделие должно соблюдаться условие обеспечения гарантированного контакта нагревателя с нагреваемой поверхностью, что достигается установкой нагревателя в отверстие изделия с минимальным зазором (менее 0,05мм). Нагреватели, имеющие высокие удельные поверхностные мощности 15÷25Вт/см2 или работающие при температуре 350÷600°С должны быть установлены в изделие с зазором не более 0,03мм и с использованием теплопроводных паст.

 Технические характеристики

ТЭНП



Диаметр оболочки (D)

6-32 мм

Длина нагревателя (L)

30 - 6000 мм

Длина холодной части (Lk)

от 5 мм

Длина выводов (Lp)

любая

Мощность

0,01 – 10,0 кВт

Напряжение

1 – 600 В
